2Axis Gimbal Controller Board by Martinez

1,200.00 ฿

ค่าจัดส่ง ยังไม่รวมค่าจัดส่ง

จำนวน :

รายละเอียดสินค้า

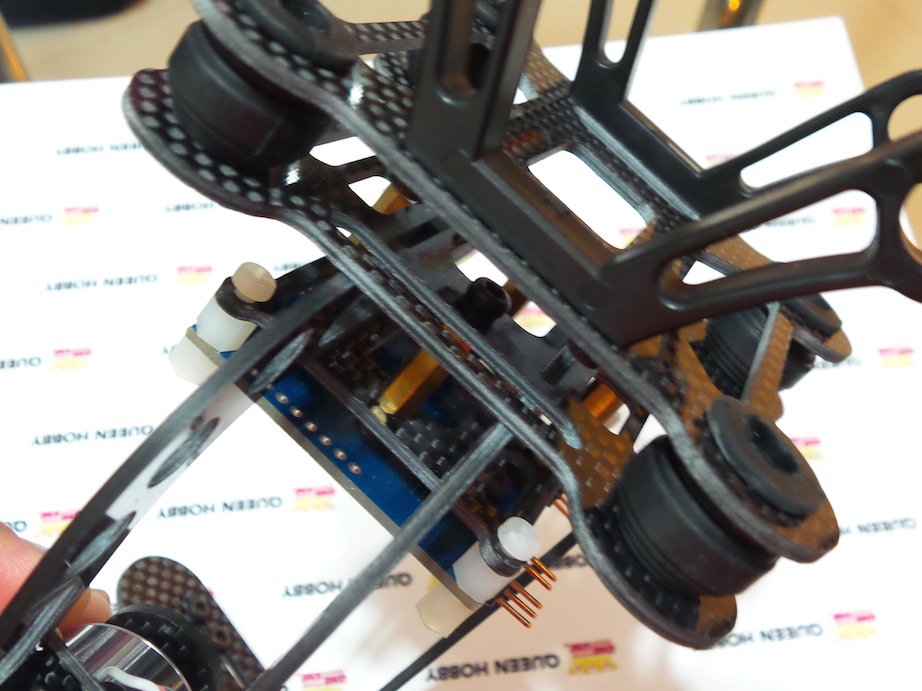

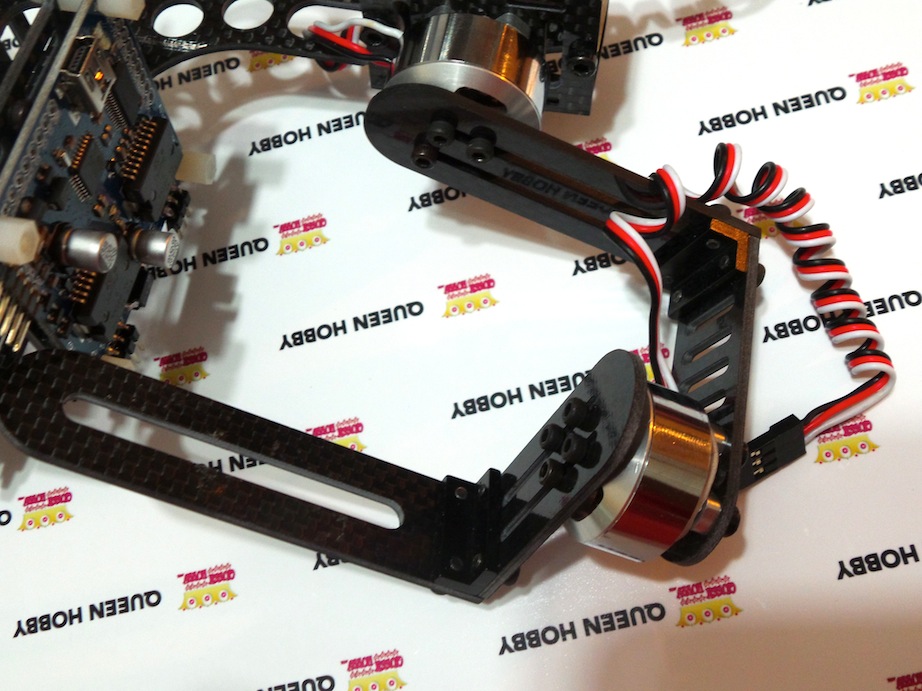

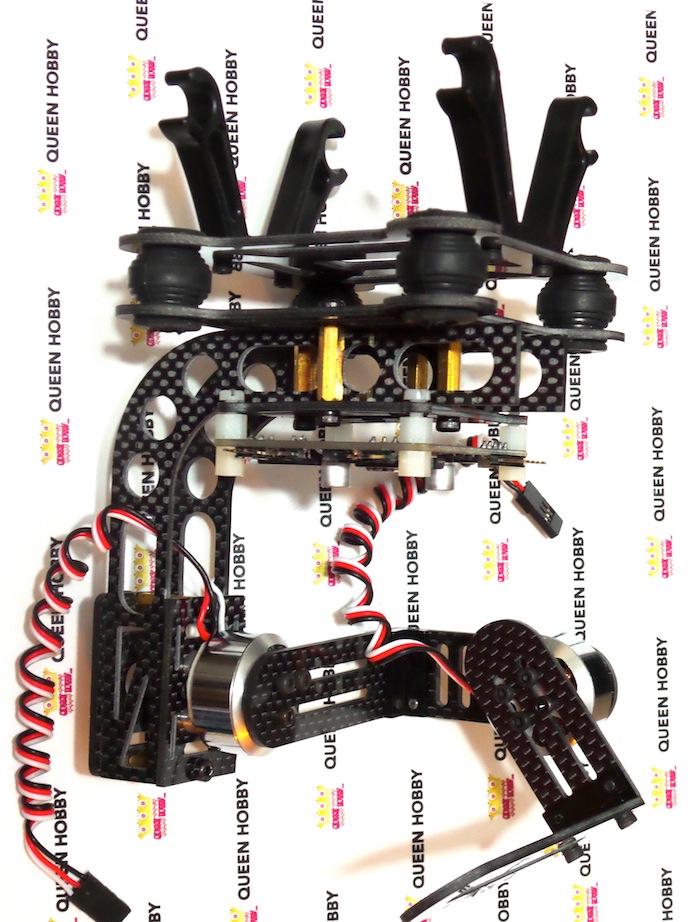

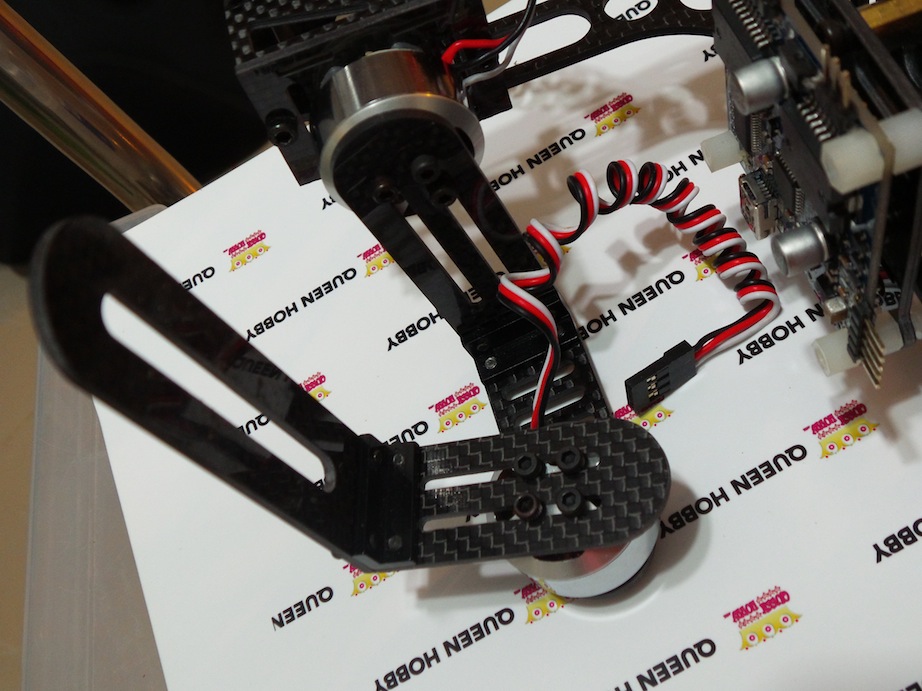

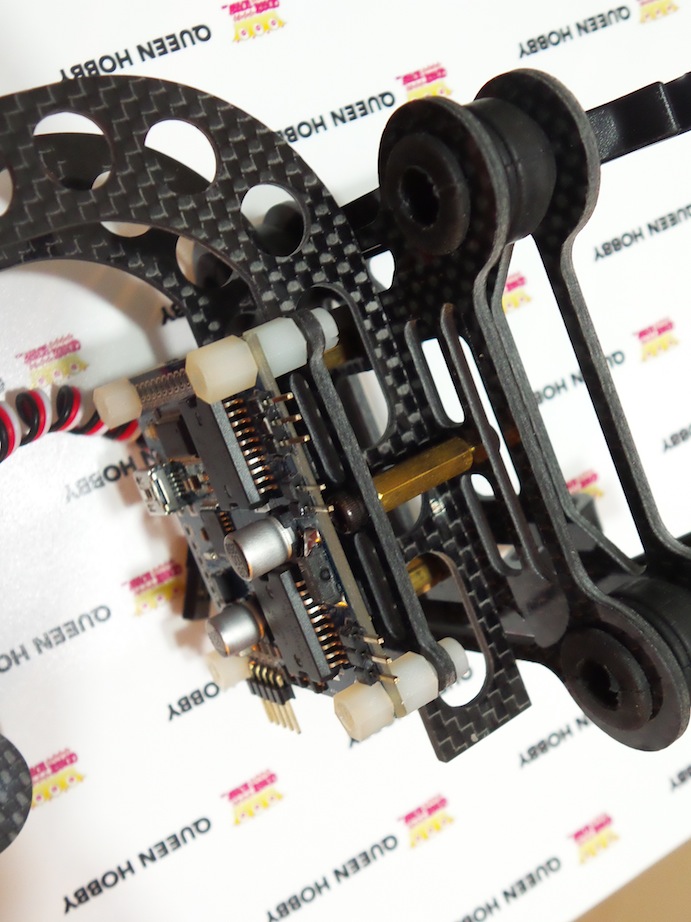

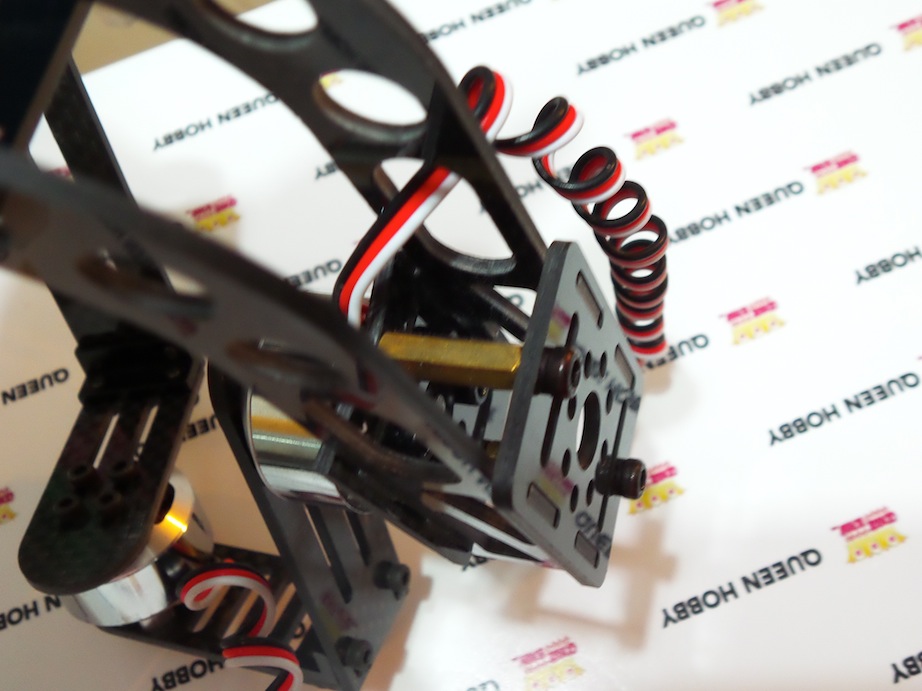

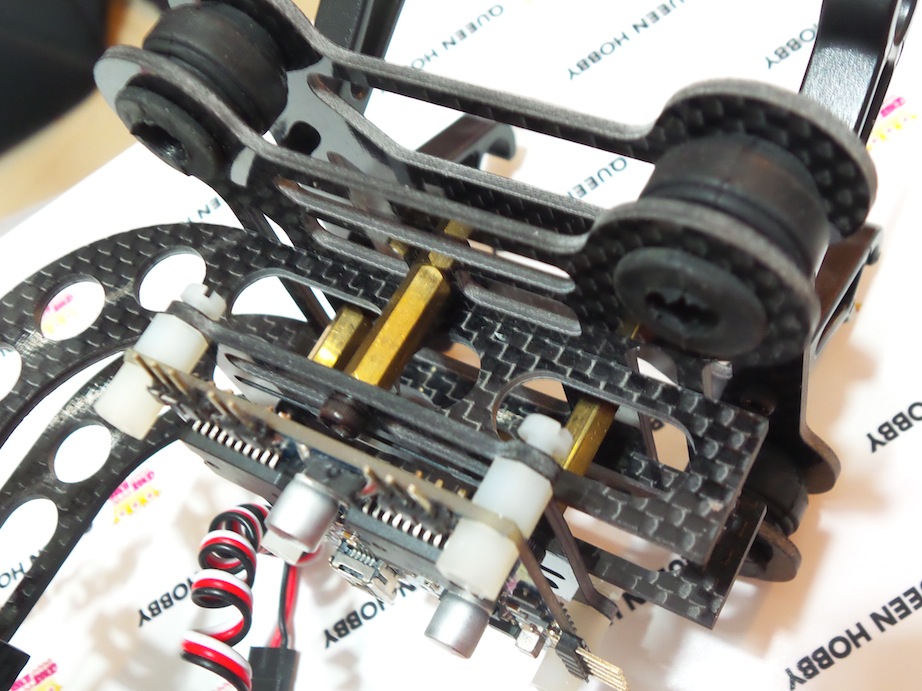

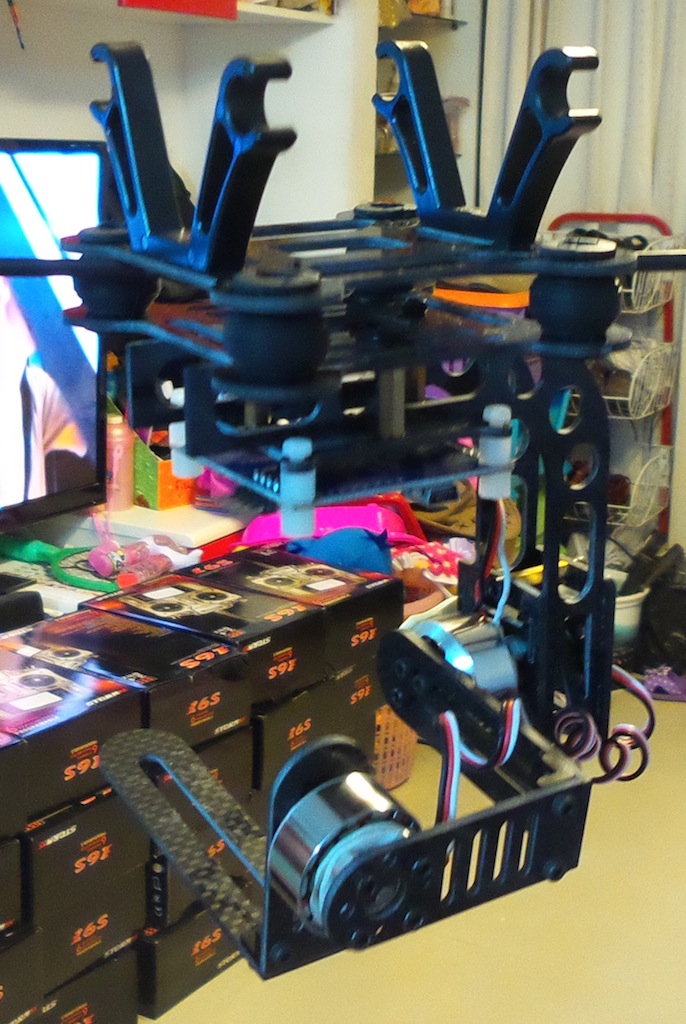

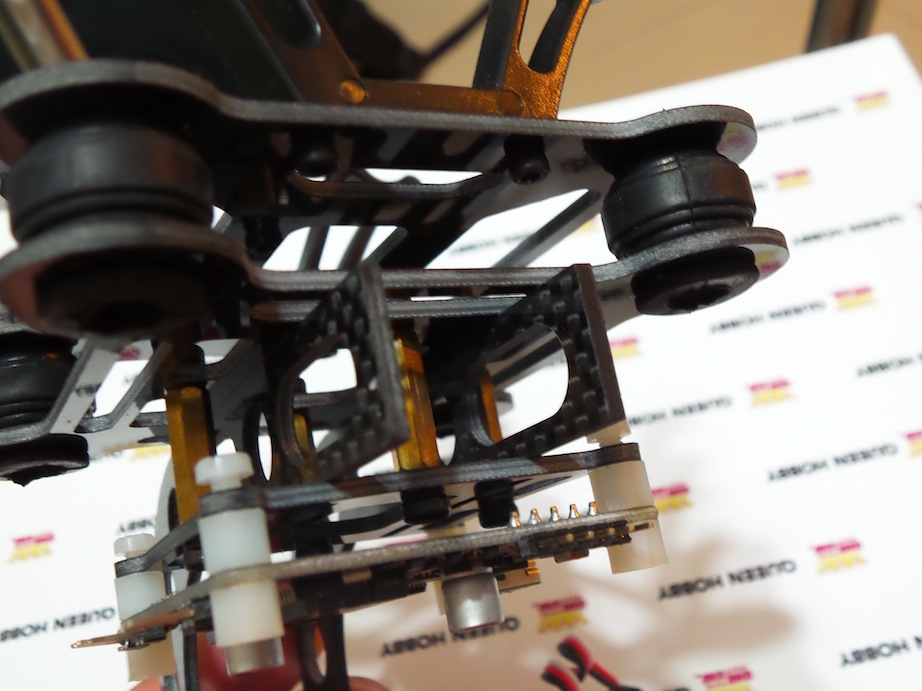

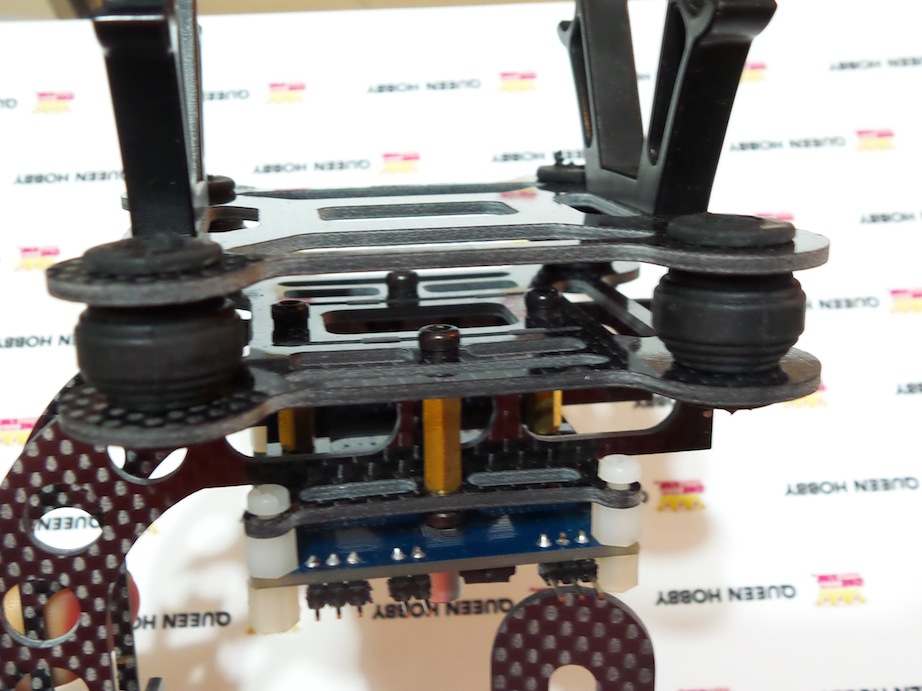

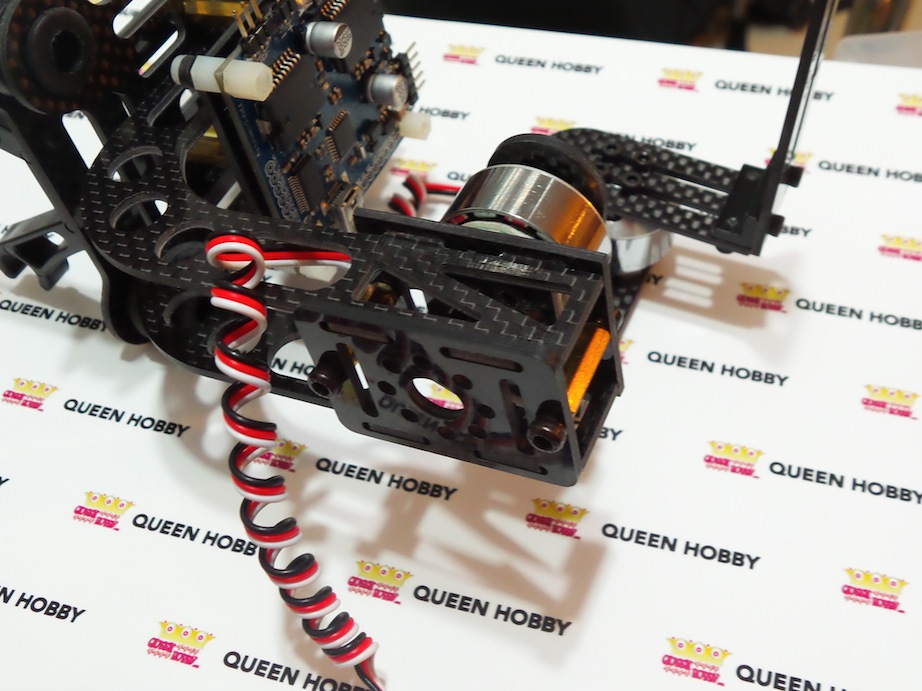

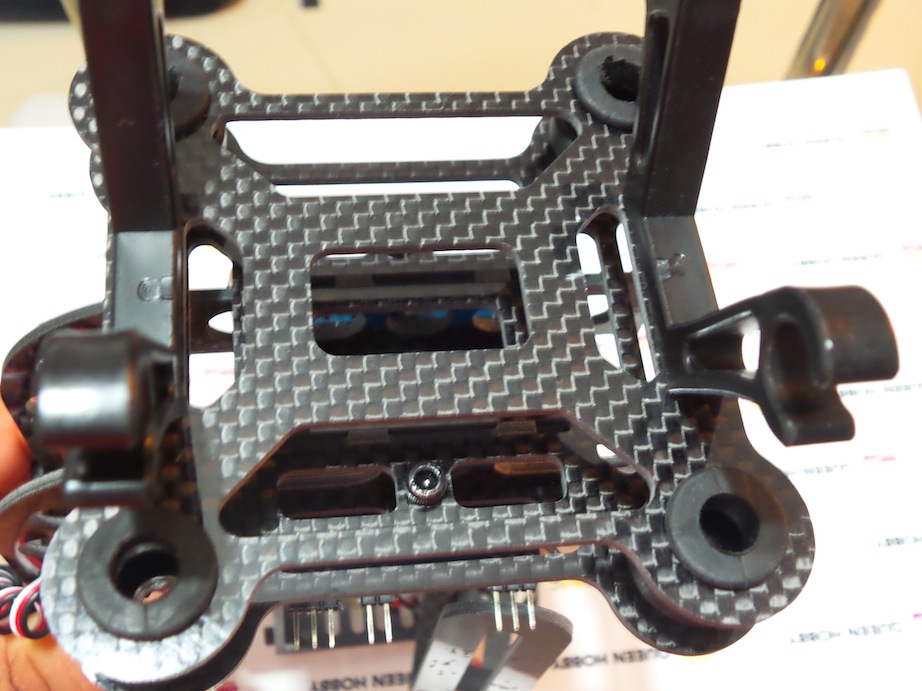

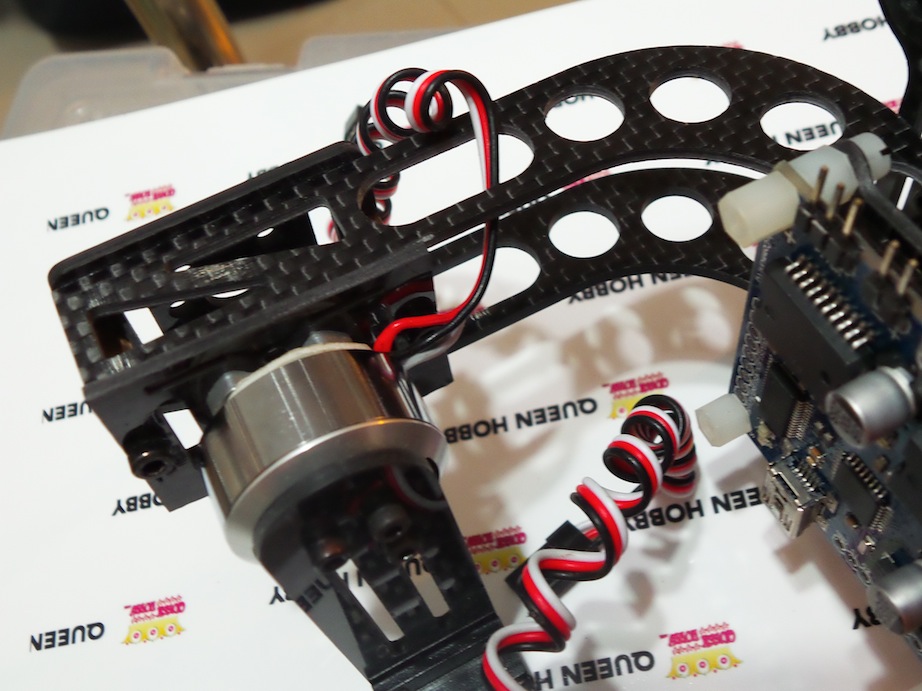

The gimbal supported 2-Axis brushless motors and is adjustable, so it can be balanced perfectly.

Brushless Gimbal Controller by Ludwig Färber (Hardware and Software) , Alexander Rehfeldt (Software) and Christian Winkler (Software)

This is an OPEN SOURCE Project.

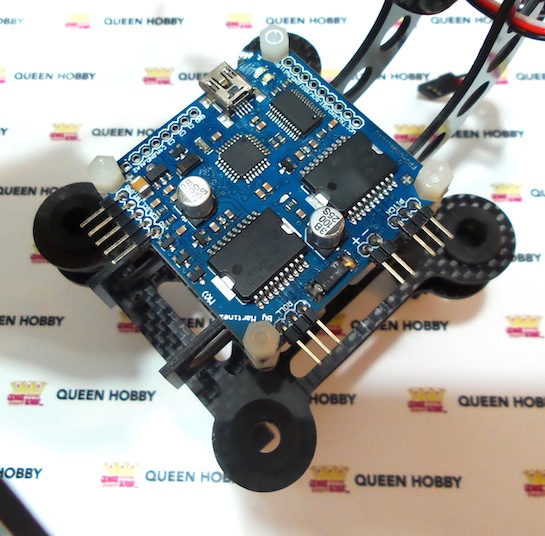

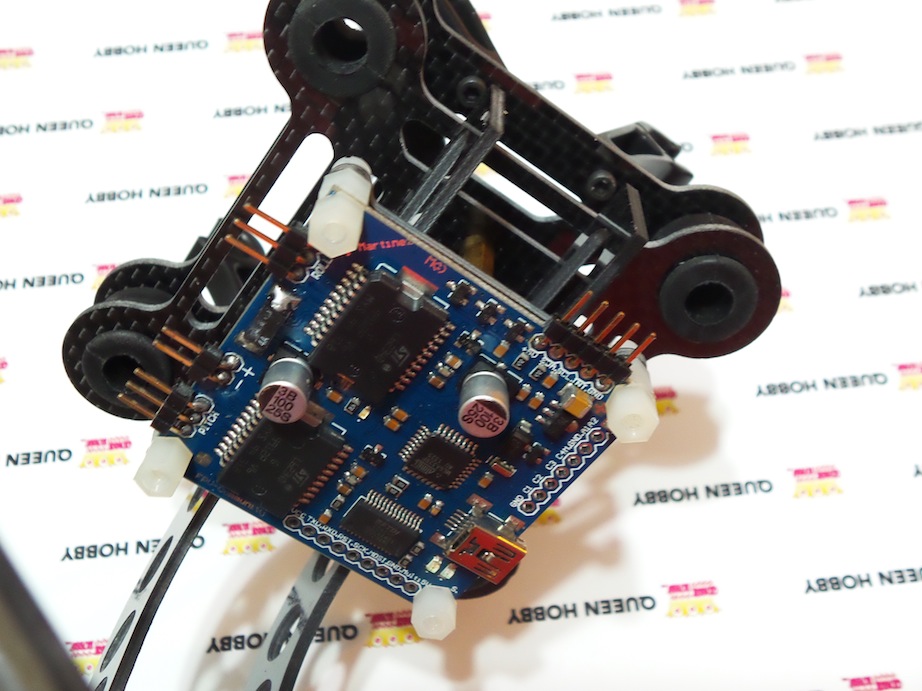

Hardware Features:

- ATMega328P microcontroller already Firmware Alexmos SimpleBGC V1.3

- Onboard FT232RL for debug , Onboard USB

- 2~6 cells lipo input

- 3 Channels input

- Multiport

- UART Port

- MPU6050 6 axis gyro/accel with Motion Processing Unit

- On board logic level converter

- 50*50mm size with 45*45mm mounting hole pattern for M3 screws

- L6234 Motor drivers 2 motors can be driven with this board

- Controller weight: 15 grams MPU6050 IMU included

หมายเหตุ : ลูกค้าจำเป็นต้อง setup ค่าเองเนื่องจากว่าขนาดเซลแบตฯที่ใช้และน้ำหนักของกล้องมีผลต่อการทำงานของขากล้องและมอเตอร์ทั้งหมด และทางเราได้ให้โปรแกรมต่างๆที่จำเป็นในการเซ็ทค่าพร้อมตัวอย่างการตั้งค่าเริ่มต้นเพื่ออำนวยความสะดวกในการเซ็ทค่าให้มาแล้วค่ะ ที่เหลือคือแค่ปรับค่าเพิ่มและลดค่าในโปรแกรมเล็กน้อยเท่านั้นค่ะ

*** Firmware ของบอร์ดคอนโทรลทางโรงงานลงของ ALexmos เวอร์ชั่น SimpleBGC V.1.3 มาให้ลูกค้าสามารถดูรายละเอียดเพิ่มเติมและ Download โปรแกรมใช้งานอื่นๆได้จาก Link นี้ค่ะ http://www.simplebgc.com/eng/downloads/ และถ้าลูกค้าต้องการอับเดท Firmware เป็นของ Martines ให้เข้าดูได้ตาม Link ต่างๆข้างล่างนี้ค่ะ

Driver และโปรแกรมต่างๆสำหรับ Martinez Firmware :

- Driver for USB

http://www.silabs.com/products/mcu/pages/usbtouartbridgevcpdrivers.aspx

http://www.ftdichip.com/Drivers/VCP.htm

- Download Firmare and All Driver for Alexmox SimpleBGC http://www.simplebgc.com/eng/downloads/

- Download and Install Arduino http://arduino.cc/en/Main/Software

- Download the latest Firmware (ex. V49 r161) https://code.google.com/p/brushless-gimbal/downloads/list

- To flash the Controller with the latest Firmware, follow these instructions: http://www.rcgroups.com/forums/showthread.php?t=1901828

- คู่มือ Manaul Martinez Board http://www.hobbyking.com/hobbyking/store/uploads/830205806X38853X27.pdf

- วิธีการต่อสาย Connection Diagram http://www.hobbyking.com/hobbyking/store/uploads/830233388X38853X39.jpg

- Big Tool info http://www.hobbyking.com/hobbyking/store/uploads/1014063270X38853X24.pdf

- PID tuning guide http://www.hobbyking.com/hobbyking/store/uploads/628856271X38853X3.pdf
